RX ES
Os receptores da linha RX ES são soluções robustas e programáveis para controle remoto industrial e comunicação por barramento de campo. Projetados para operar em ambientes severos, integram recursos de segurança, relés monitorados, entradas e saídas configuráveis, diagnósticos por LED e opções de conectividade para diferentes protocolos industriais, como CAN, Profinet, Modbus TCP, EtherNet/IP e EtherCAT. Com alimentação típica de 12 a 24 VDC, permitem comunicação rápida, confiável e flexível com máquinas e equipamentos industriais.
Veja abaixo todas as especificações em detalhe.
Descrição

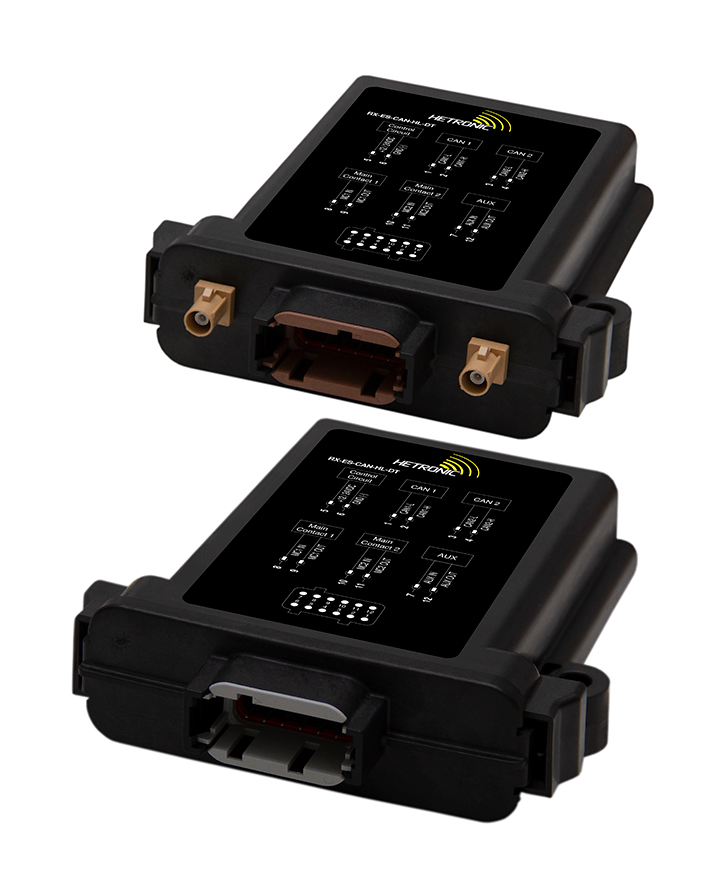

RX ES-CAN-HL-DT
O receptor RX ES-CAN-HL-DT foi projetado para atender às necessidades do cliente da Hetronic. Com um compacto, leve e construído para suportar ambientes extremos e agressivos, o receptor RX ES-CAN-HL-DT é certificado em IP65 (Exceeds Nema 12/13). É um software configurável, oferecendo uma seleção de protocolos de comunicação de barramento CAN, como CANopen, CANOpen Safety, SAE J1939 e J1939-79, Parker IQAN e Generic CAN em dois ônibus CAN independentes. O RX ES-CAN-HL-DT fornece os seguintes recursos de bordo: Acelerômetro opcional de 3 eixos (Res.3.9mg), saída de AUX de estado sólido avaliado em 750mA, opcional 5 LED de status externo, dois (2) relés de contato principal com classificação de segurança monitorada, duas (2) interfaces CAN independentes executando protocolos diferentes simultaneamente e dois (2) conectores Fakra Code I para anexo de antena.
O receptor vem com um conector 12pol Deutsch DT (DTM13-12PA-R008). A escala de tensão de operação típica é 12VDC – 24VDC.
RX ES-CAN-HL
O receptor RX ES-CAN-HL está incluído em um gabinete HS-1 robusto e resistente ao impacto. É um software configurável, oferecendo uma seleção de protocolos de comunicação de barramento CAN, como CANopen, CANOpen Safety, SAE J1939, Parker IQAN e Generic CAN em dois barramentos CAN independentes. Além das entradas e saídas analógicas / digitais, feedback LED e outras configurações configuráveis através de software, o RX ES-CAN-HL fornece os seguintes recursos a bordo: dois (2) relés de contato principal com classificação de segurança monitoradas, duas (2) interfaces CAN independentes executando protocolos diferentes simultaneamente, duas (2) portas de radiofrequência, duas (2) saídas digitais de relé de comutação, quatro (4) saídas digitais, quatro (4) entradas analógicas e interface de cabo de controle RS232. Seis (6) E/S digitais programáveis adicionais podem ser adicionados usando um módulo de expansão opcional de E/S. O receptor vem com uma conexão rápida de conexão / desconexão 30 pol. ou com entrada de glândula de cabo e fácil acesso aos conectores a bordo. A escala de tensão de operação típica é 12VDC – 24VDC.
RX ES-PROFINET-HL
O receptor de barramento de campo RX ES-PROFINET-HL está fechado em um gabinete HS-1 robusto e resistente a impactos, é totalmente programável e pode ser facilmente configurado e conectado através de uma porta RJ45 para uma vasta gama de equipamentos industriais que exigem troca de dados rápida usando o protocolo de comunicação Profinet. O RX ES-PROFINET-HL também oferece dois (2) relés de contato principal com classificação de segurança monitorada, duas (2) saídas digitais de relé de comutação e interface de cabo de controle RS232 opcional. Ele vem com conectores rápidos de conexão / desconexão e fornece diagnósticos de LED para alimentação / operação, recepção de sinal de transmissão e erro de contato principal. A escala de tensão de operação típica é 12VDC – 24VDC.
RX ES-MODBUS TCP
Fechado em um gabinete HS-1 robusto e resistente ao impacto, o receptor de barramento de campo RX ES-MODBUS TCP totalmente programável e configurável foi projetado para interagir com uma ampla gama de aplicações industriais que exigem troca de dados rápida usando o protocolo Modbus TCP. Ele também oferece dois (2) relés de contato principal com classificação de segurança monitorada, duas (2) saídas digitais de relé de comutação e interface de cabo de controle RS232 opcional. RX ES-MODBUS TCP fornece a porta RJ45, conectores de conexão / desconexão rápidos e diagnósticos de LED para alimentação / operação, recepção de sinal de transmissão e erro de contato principal. A escala de tensão de operação típica é 12VDC – 24VDC.

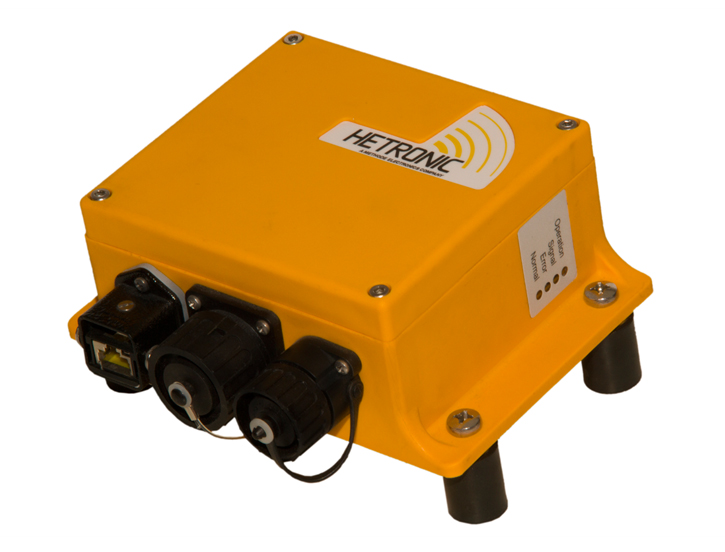

IP RX ES-ETHERNET
O receptor de barramento de campo IP RX ES-ETHERNET é fechado em um gabinete HS-1 robusto e resistente ao impacto, é totalmente programável e pode ser facilmente configurado e conectado através de uma porta RJ45 para uma vasta gama de equipamentos industriais que exigem troca rápida de dados usando o protocolo EtherNET IP. O RX ES-ETHERNET IP também oferece dois (2) relés de contato principal com classificação de segurança monitorada, duas (2) saídas digitais de relé de comutação e interface de cabo de controle RS232 opcional. Ele vem com conectores rápidos de conexão / desconexão e fornece diagnósticos de LED para alimentação / operação, recepção de sinal de transmissão e erro de contato principal. A escala de tensão de operação típica é 12VDC – 24VDC.
RX ES-ETHERCAT
Fechado em um gabinete HS-1 robusto e resistente ao impacto, o receptor de barramento de campo RX ES-ETHERCAT totalmente programável e configurável foi projetado para interagir com uma ampla gama de aplicações industriais que exigem troca de dados rápida usando o protocolo EtherCAT. Ele também oferece dois (2) relés de contato principal com classificação de segurança monitorada, duas (2) saídas digitais de relé de comutação e interface de cabo de controle RS232 opcional. RX ES-ETHERCAT fornece a porta RJ45, conectores de conexão / desconexão rápidos e diagnósticos de LED para alimentação / operação, recepção de sinal de transmissão e erro de contato principal. A escala de tensão de operação típica é 12VDC – 24VDC.
| Especificação | RX ES-CAN-HL | RX ES-CAN-HL-DT | RX ES-PROFINET | RX ES-MODBUS TCP | RX ES-ETHERNET IP | RX ES-ETHERCAT |
|---|---|---|---|---|---|---|
| Protocolo / aplicação | CANopen, CANopen Safety, SAE J1939, Parker IQAN e Generic CAN | CANopen, CANopen Safety, SAE J1939, J1939-79, Parker IQAN e Generic CAN | Profinet | Modbus TCP | EtherNet/IP | EtherCAT |
| Descrição / construção | Gabinete HS-1 robusto e resistente a impactos; configurável por software. | Compacto, leve, projetado para ambientes extremos e severos; configurável por software. | Gabinete HS-1 robusto e resistente a impactos; totalmente programável. | Gabinete HS-1 robusto e resistente a impactos; totalmente programável e configurável. | Gabinete HS-1 robusto e resistente a impactos; totalmente programável. | Gabinete HS-1 robusto e resistente a impactos; totalmente programável e configurável. |
| Interfaces de comunicação | 2 interfaces CAN independentes, com protocolos diferentes simultaneamente; interface RS232 opcional. | 2 interfaces CAN independentes, com protocolos diferentes simultaneamente. | Porta RJ45; interface RS232 opcional. | Porta RJ45; interface RS232 opcional. | Porta RJ45; interface RS232 opcional. | Porta RJ45; interface RS232 opcional. |
| Relés de segurança | 2 relés Main Contact monitorados e certificados para segurança. | 2 relés Main Contact monitorados e certificados para segurança. | 2 relés Main Contact monitorados e certificados para segurança. | 2 relés Main Contact monitorados e certificados para segurança. | 2 relés Main Contact monitorados e certificados para segurança. | 2 relés Main Contact monitorados e certificados para segurança. |
| Entradas / saídas | 2 saídas digitais por relé, 4 saídas digitais, 4 entradas analógicas; expansão opcional de 6 I/Os digitais programáveis. | Saída AUX de estado sólido de 750 mA; acelerômetro de 3 eixos opcional (res. 3,9 mg); 5 LEDs de status externos opcionais. | 2 saídas digitais por relé. | 2 saídas digitais por relé. | 2 saídas digitais por relé. | 2 saídas digitais por relé. |
| Portas de RF / antena | 2 portas de radiofrequência. | 2 conectores Fakra Code I para antenas. | Não informado na página. | Não informado na página. | Não informado na página. | Não informado na página. |
| Conectividade física | Conector rápido de 30 polos ou entrada por prensa-cabo, com acesso facilitado aos conectores internos. | Conector Deutsch DT de 12 polos (DTM13-12PA-R008). | Conectores de conexão/desconexão rápida. | Conectores de conexão/desconexão rápida. | Conectores de conexão/desconexão rápida. | Conectores de conexão/desconexão rápida. |
| Diagnóstico por LED | Feedback por LED configurável via software. | 5 LEDs de status externos opcionais. | Alimentação/operação, recepção de sinal de transmissão e erro de Main Contact. | Alimentação/operação, recepção de sinal de transmissão e erro de Main Contact. | Alimentação/operação, recepção de sinal de transmissão e erro de Main Contact. | Alimentação/operação, recepção de sinal de transmissão e erro de Main Contact. |
| Tensão de operação típica | 12–24 VDC | 12–24 VDC | 12–24 VDC | 12–24 VDC | 12–24 VDC | 12–24 VDC |
| Peso | 740 g (1,6 lb) | 900 g (2,3 lb) | 910 g (2,0 lb) | 910 g (2,0 lb) | 910 g (2,0 lb) | 910 g (2,0 lb) |
| Dimensões (A × L × P) | 131 × 165 × 65 mm (5,2 × 6,5 × 2,6 pol.) | 134 × 118 × 34 mm (5,27 × 4,64 × 1,33 pol.) | 131 × 165 × 65 mm (5,2 × 6,5 × 2,6 pol.) | 131 × 165 × 65 mm (5,2 × 6,5 × 2,6 pol.) | 131 × 165 × 65 mm (5,2 × 6,5 × 2,6 pol.) | 131 × 165 × 65 mm (5,2 × 6,5 × 2,6 pol.) |
| Frequências | 4xx MHz, 8xx MHz, 9xx MHz, 1,2 GHz e 2,4 GHz | 2405–2483,5 MHz (FHSS) | 4xx MHz, 8xx MHz, 9xx MHz, 1,2 GHz e 2,4 GHz | 4xx MHz, 8xx MHz, 9xx MHz, 1,2 GHz e 2,4 GHz | 4xx MHz, 8xx MHz, 9xx MHz, 1,2 GHz e 2,4 GHz | 4xx MHz, 8xx MHz, 9xx MHz, 1,2 GHz e 2,4 GHz |
| Classificação IP | IP65 | IP65 (excede NEMA 12/13) | IP65 | IP65 | IP65 | IP65 |
| Faixa de temperatura | −20 °C a +70 °C (−4 °F a +158 °F) | −30 °C a +80 °C (−22 °F a +176 °F) | −20 °C a +70 °C (−4 °F a +158 °F) | −20 °C a +70 °C (−4 °F a +158 °F) | −20 °C a +70 °C (−4 °F a +158 °F) | −20 °C a +70 °C (−4 °F a +158 °F) |
| H-Link | Configurável | Configurável | Configurável | Configurável | Configurável | Configurável |
12/08/2026. “Não informado” indica que a informação não estava descrita na página do produto.
