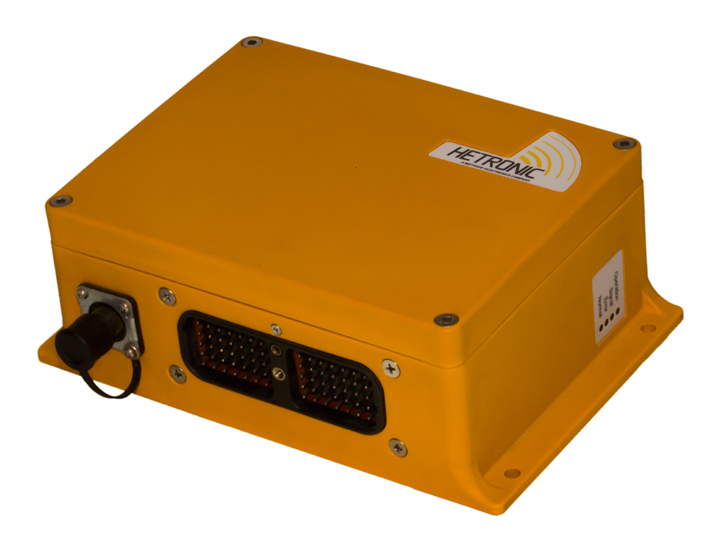

RX 14/28 PT-HL
Receptores Proporcionais Hetronic
Os receptores proporcionais Hetronic da linha RX PT-HL são soluções configuráveis para controle remoto de máquinas e equipamentos industriais que exigem comandos digitais e proporcionais. Combinam relés de segurança, saída analógica proporcional isolada, saídas digitais, entradas isoladas, interface RS232 e diagnósticos por LED. Podem operar com alimentação em corrente contínua ou alternada, oferecendo controle preciso, confiável e seguro em aplicações industriais.
RX 14 PT-HL
O RX 14 PT-HL é um receptor configurável instalado em gabinete HS-2 robusto e resistente a impactos. Combina uma saída analógica proporcional isolada, com relé de segurança, a vinte saídas digitais por relé. Também possui dois relés Main Contact, quatro entradas digitais isoladas DC/AC e interface de controle RS232. Conta com conexão rápida de 70 polos, diagnósticos por LED e alimentação em corrente contínua ou alternada.
RX 28 PT-HL
O RX 28 PT-HL é um receptor proporcional/digital configurável de maior capacidade, desenvolvido para aplicações que demandam mais saídas de controle. Possui uma saída analógica proporcional isolada com relé de segurança, vinte e oito saídas digitais por relé, dois relés Main Contact, quatro entradas digitais isoladas DC/AC e interface RS232. Dispõe de conexão rápida de 70 polos, diagnósticos por LED e alimentação em corrente contínua ou alternada.
Descrição
| Especificação | RX 14 PT-HL | RX 28 PT-HL |
|---|---|---|
| Tipo | Receptor proporcional/digital configurável | Receptor proporcional/digital configurável |
| Gabinete | HS-2 robusto e resistente a impactos | Não informado na página |
| Relés Main Contact | 2 | 2 |
| Saída analógica proporcional | 1 saída isolada, com relé de segurança | 1 saída isolada, com relé de segurança |
| Saídas digitais por relé | 20 | 28 |
| Entradas digitais isoladas DC/AC | 4 entradas on/off | 4 entradas on/off |
| Interface de controle | RS232 | RS232 |
| Conexão | Conector rápido 70 polos | Conector rápido 70 polos |
| Diagnóstico por LED | Alimentação/operação, recepção de sinal e erro de Main Contact | Alimentação/operação, recepção de sinal e erro de Main Contact |
| Alimentação DC | 12–24 VDC | 12–24 VDC |
| Alimentação AC | 48–240 VAC | 48–240 VAC |
| Peso | 1740 g (3,8 lb) | 1900 g (4,2 lb) |
| Dimensões (A × L × P) | 205 × 246 × 90 mm (8,1 × 9,7 × 3,5 pol.) |
205 × 246 × 90 mm (8,1 × 9,7 × 3,5 pol.) |
| Frequências | 4xx MHz, 8xx MHz, 9xx MHz e 2,4 GHz | 4xx MHz, 8xx MHz, 9xx MHz e 2,4 GHz |
| Classificação IP | IP65 | IP65 |
| Temperatura de operação | -20 °C a +70 °C (-4 °F a +158 °F) |
-20 °C a +70 °C (-4 °F a +158 °F) |
| H-Link | Configurável | Configurável |
